Elektrohydraulický kanálový zvedák

V případě že máte zájem o jámové zvedáky, klikněte na KOUPIT a dokončete objednávku s vyplněním kontaktních údajů a do POZNÁMKY nám napište požadované rozměry a nosnosti a my Vám připravíme cenovou nabídku.

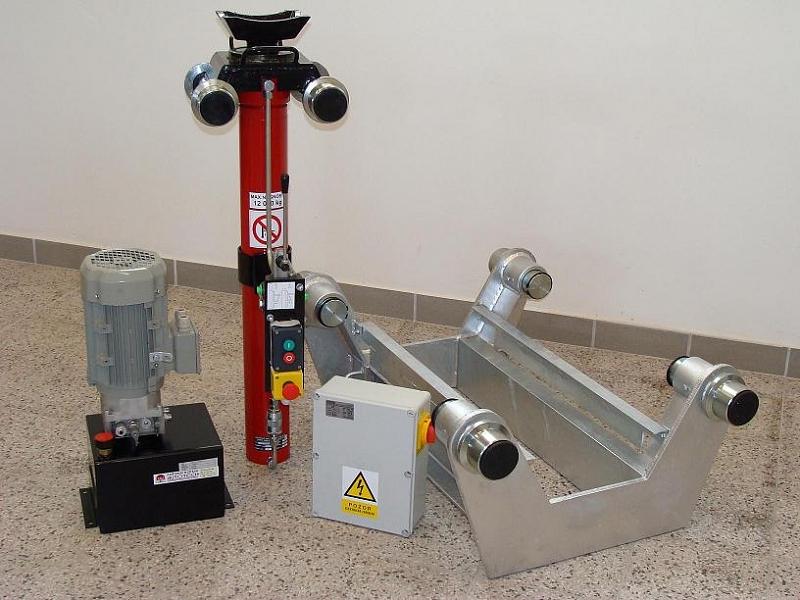

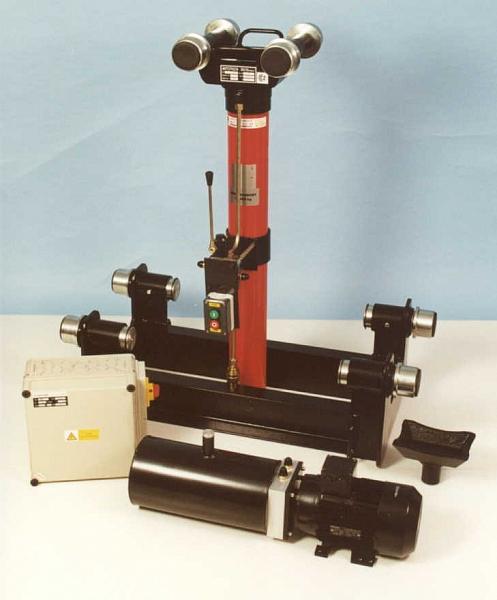

Zařízení určené ke zvedání a převozu částí motorových vozidel a jednotlivých agregátů (nápravy, motor, převodovka) při opravách. Zvedáky jsou vyráběny v nosnostech od 10 000 kg do 20 000 kg. Je možné vyrobit i s nosností 2 000, 4 000 nebo 6 000 kg.

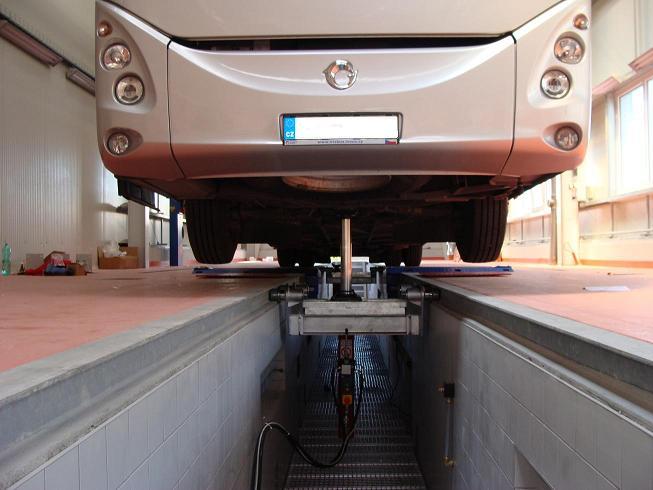

Používají se především v opravnách s požadavkem na větší počet zvedaných vozů v průběhu pracovní směny. Kde tento požadavek neplatí, je možno elektrohydraulické zvedáky nahradit ručními hydraulickými zvedáky.

Zařízení je schváleno státní zkušebnou. Certifikát č. J - 30 - 0545 / 98

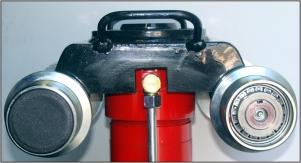

Patka jámového zveádku má po stranách zaoblenné vybrání pro lepší stabilitu zvedané nápravy. Kladky pojezdu a zvedáku jsou osazeny ložisky pro snadné pojíždění po montážní jámě.

Rozvody hydraulického oleje v montážní jámě se provádí dle přání zákazníka:

• vysokotalké hydraulické hadice - zavěšené na stěně montážní jámy pomocí lanka
• pozkované hydraulické trubky s rychlospojkami

Při objednávání jámových zvedáků vás laskavě žádáme o doplnění níže uvedených údajů do objednávky. Předejdeme tak nepříjemnostem při montáži a uvádění do provozu jámových zvedáků.

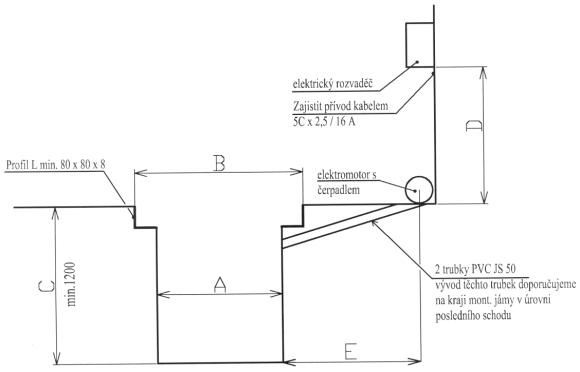

1. A - světlá šířka montážní jámy
2. B - rozměr pro pojez jámového zvedáku, nebo velikosti L profilu, případně jiný profil (U)
3. C - hloubka montážní jámy
4. Délku montážní jámy
5. D - vzdálenost el. rozvaděče od podlahy (el. rozvaděč doporučujeme umístit cca 1500 mm nad podlahu a pod něj         elektromotor v úrovni schodů do montážní jámy)
6. E - vzdálenost elektromotoru od stěny k montážní jámě  Montážní jáma musí být zhotovena dle normy ČSN 736059 a po celé délce opatřena pojezdovou dráhou z L profilu minimálních rozměrů 80 x 80 x 8  El. rozvaděč má tyto rozměry: 330 x 300 x 120 (výška x šířka x hloubka)  Velikost elektromotoru s čerpadlem-2 provedení: horizontální 280 x 200 x 900 vertikální 640 x 305 x 255 ( výška x šířka x délka) viz. obrázek "schéma"

Volitelné příslušenství:

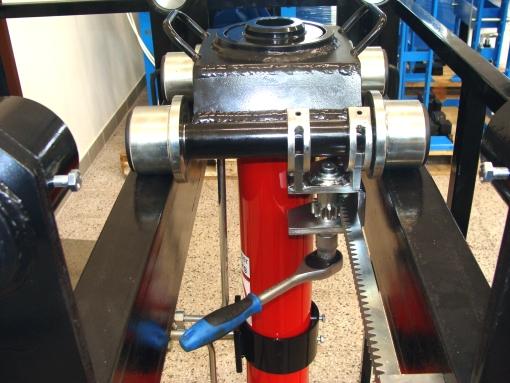

- příčný posuv zvedáku pomocí pastorku a ozubeného hřebene viz. obrázek "příčný posuv"
